A105 800lbs इंटीग्रल निकला हुआ किनारा जाली स्टील गेट वाल्व के लिए औद्योगिक उच्च तापमान
संक्षिप्त परिचय:
इंटीग्रल वाल्व निकला हुआ किनारा तीन बोनट डिजाइनों में उपलब्ध हैं।
पहली डिजाइन, बोनेट है malefemale संयुक्त, सर्पिल घाव गैस्केट, में बनाया के साथ
F304L / संयुक्त गैसकेट graphite.Ring भी अनुरोध पर उपलब्ध हैं।
दूसरा डिजाइन एक पिरोया और सील संयुक्त वेल्डेड साथ, वेल्डेड बोनट है। अनुरोध एक पर
पूर्ण कलम-निष्कर्षण ताकत वेल्डेड संयुक्त उपलब्ध है।
तीसरे डिजाइन एक पिरोया और दबाव सील संयुक्त साथ, दबाव मुहर बोनट है। इंटीग्रल निकला हुआ किनारा
अंत वाल्व गेट, ग्लोब, पिस्टन, जांच, और झूले की जाँच डिजाइन विन्यास में उपलब्ध हैं।
तकनीकी विनिर्देश
* इंटीग्रल निकला हुआ किनारा वाल्व एपीआई 602 के अनुरूप है, और एएनएसआई B16.34।
* प्रत्येक एपीआई 598 के अनुसार परीक्षण किया है, और अंकन प्रति एमएसएस सपा 25 है।
* पूर्ण पोर्ट और परम्परागत पोर्ट
* चेहरे एएनएसआई 16.10 टी अनुसार सामना करने के लिए
* एएनएसआई बी 16.5 के अनुसार Flanges
* दबाव मुहर बोनट
* बाहर भाड़ और जुए (ओएस और वाई)
* दो टुकड़ा आत्म-संरेखित पैकिंग ग्रंथि
* इंटीग्रल गौण
* अभिन्न अंग शरीर flanges
* बट वेल्डेड ASME B16.25 समाप्त होता है
* RTJ बोनट गैसकेट अंगूठी संयुक्त प्रकार
* सर्पिल घाव गैस्केट, पिरोया और मुहर वेल्डेड बोनट या पिरोया और दबाव के साथ बोनेट
मुहर बोनट
मानक सामग्री विशिष्टता
नहीं। | भाग का नाम | सीएस एएसटीएम करने के लिए | एएसटीएम करने के लिए के रूप में | एएसटीएम करने के लिए एसएस |
प्रकार A105 | प्रकार F22 | प्रकार F304 (एल) | प्रकार F316 (एल) |
1 | तन | A105 | A182 F22 | A182 F304 (एल) | A182 F316 (एल) |
2 | स्टेम अंगूठी | A276 420 | A276 304 | A276 304 (एल) | A276 316 (एल) |
3 | कील | A276 410 और 430 | A182 F304 | A182 F304 (एल) | A182 F316 (एल) |
4 | तना | A182 F6 | A182 F304 | A182 F304 (एल) | A182 F316 (एल) |
5 | गैसकेट | नालीदार एसएस + ग्रेफाइट | एसएस + PTFE |
6 | ढक्कन | A105 | A182 F22 | A182 F304 (एल) | A182 F316 (एल) |
7 | बोनट बोल्ट | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | पिन | A276 420 | A276 304 |
9 | ग्रंथि | A276 410 | A182 F304 (एल) | A182 F316 (एल) |
10 | ग्रंथि eyebolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
1 1 | ग्रंथि किनारा | A105 | A182 F11 | A182 F304 (एल) | A182 F316 (एल) |
12 | ग्रंथि अखरोट | A194 2H | A194 4 | A194 8 | A194 8M |
13 | जुए अखरोट | A276 410 |
14 | HWLock अखरोट | A194 2H | A194 4 | A194 8 | A194 8M |
15 | नेमप्लेट | एसएस |
16 | हाथ पहिया | A197 |
17 | चिकनाई गैसकेट | A473 431 |
18 | स्टेम पैकिंग | लचीला ग्रेफाइट | PTFE |
उपयुक्त मध्यम | पानी, तेल, गैस आदि, | पानी, तेल, गैस आदि, | HNO3, CH3OOH आदि |
उपयुक्त तापमान | -29 ℃ ~ 425 ℃ | -29 ℃ ~ 550 ℃ | -29 ℃ ~ 180 ℃ |

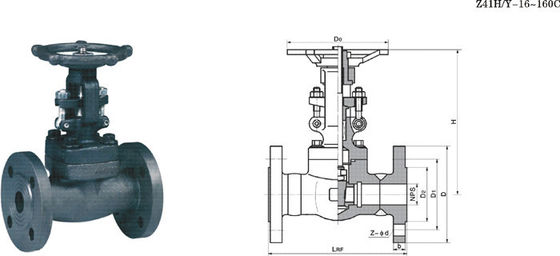

आयाम (मिमी) और वजन (किलोग्राम)
एनपीएस | 1/2 " | 3/4 " | 1 " | 11/4 " | 11/2 " | 2 " |
एल (आरएफ)
एल 1 (BW) | £ 150 | 108 | 117 | 127 | 140 | 165 | 203 |
300Lb | 140 | 152 | 165 | 178 | 190 | 216 |
600Lb | 165 | 190 | 216 | 229 | 241 | 292 |
एच | 150 £ ~ 300Lb | 158 | 169 | 197 | 236 | 246 | 283 |
600Lb | 169 | 197 | 236 | 246 | 283 | 320 |
डब्ल्यू | 100 | 100 | 125 | 160 | 160 | 180 |
वजन | £ 150 | आरएफ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 |
300Lb | आरएफ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 |
600Lb | आरएफ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 |
निकला हुआ किनारा अंत गेट वाल्व 900Lb ~ 1500Lb
एनपीएस | 1/2 " | 3/4 " | 1 " | 11/2 " | 11/4 " | 2 " |
एल (RTJ) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
एल 1 (BW) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
एच (ओपन) | 197 | 197 | 236 | 246 | 283 | 330 |
डब्ल्यू | 125 | 125 | 160 | 160 | 180 | 200 |
वजन | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 |
निकला हुआ किनारा अंत दबाव सील गेट वाल्व 900Lb ~ 2500Lb
एनपीएस | 1/2 " | 3/4 " | 1 " | 11/4 " | 11/2 " | 2 " |
एल (RTJ) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
2500Lb | 264 | 273 | 308 | 349 | 384 | 451 |
एच (ओपन) | 900Lb ~ 1500Lb | 216 | 250 | 270 | 320 | 250 | 445 |
2500Lb | 321 | 321 | 321 | 373 | 406 | 495 |
डब्ल्यू | 160 | 160 | 180 | 200 | 250 | 280 |
वजन | 900Lb ~ 1500Lb | 19.6 | 21.5 | 25.7 | 37.8 | 48.5 | 99.8 |
2500Lb | 21.5 | 24.7 | 30.4 | 48.1 | 58.1 | 130.0 |
