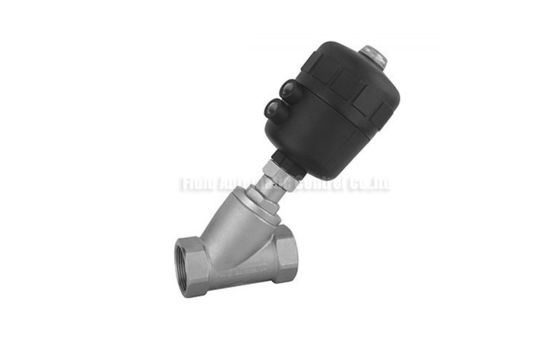

कोण सीट पिस्टन वाल्व DN10 ~ DN50 स्टेनलेस स्टील शरीर प्लास्टिक actuator के साथ
प्लास्टिक actuator दो की स्थिति दो तरह एकल अभिनय या डबल अभिनय DN10 साथ PVA सीरीज कोण सीट पिस्टन वाल्व ~ तरल पदार्थ और बाहरी पायलट संचालित और 360 डिग्री turnable actuator के साथ गैसों के लिए DN50
त्वरित विस्तार से:
* PVA सीरीज कोण सीट पिस्टन वाल्व BURKERT समतुल्य
* दो स्थिति दो रास्ते, विदेश पायलट संचालित
* DN10mm, DN15mm, DN20mm, DN32mm, DN40mm, DN50mm
* शरीर सामग्री स्टेनलेस स्टील 304 या स्टेनलेस स्टील 316
* Actuator सामग्री engneering प्लास्टिक
* आराम से बढ़ते के लिए, actuator 360 डिग्री turnable हो सकता है
* डाउनस्ट्रीम स्थापित करने और नदी के ऊपर स्थापित करने के लिए दोनों उपलब्ध
* तेजी से प्रतिक्रिया, कम शोर, कम खपत
* स्थिर डिजाइन, बाहरी पायलट संचालित लंबे serive जीवन और रखरखाव के लिए कोई जरूरत के लिए
अनुप्रयोगों:
PAV सीरीज कोण सीट पिस्टन वाल्व बाहरी पायलट संचालित, वाई आकार कोण प्रकार डिजाइन बड़ा प्रवाह और लंबे समय से सेवा जीवन के साथ।
PAV श्रृंखला कोण सीट वाल्व व्यापक रूप से काम मध्यम प्रवाह की दर को नियंत्रित करने के लिए प्रयोग किया जाता इस्तेमाल किया, यह उच्च तापमान और मजबूत जंग में पर्यावरण के लिए लागू हो सकता है।
PAV श्रृंखला वाल्व व्यापक रूप से पर्यावरण संरक्षण, वस्त्र, चिकित्सा उपकरण में इस्तेमाल किया, भोजन औद्योगिक आदि
विशेष विवरण:
कोड भेजने का आदेश |
PVA | 15 | 1 | एस |
प्रकार | डी.एन. और पोर्ट का आकार | शरीर सामग्री संहिता | मोशन पैटर्न और बढ़ते |
PVA: इंजीनियरिंग प्लास्टिक actuator के साथ PVA सीरीज कोण सीट पिस्टन वाल्व | 10: जी 3/8 " | 1: पीतल | एस: एकल अभिनय |
15: G1 / 2 " |
20: जी 3/4 " |
25: G1 " | 2: स्टेनलेस स्टील 304 | डी: डबल अभिनय |
32: G1-1 / 4 " |
40: G1-1 / 2 " | 3: स्टेनलेस स्टील 316L | एफ: निकला हुआ किनारा बढ़ते |
विशिष्टता
शरीर सामग्री: S.S316 / S.S304 / पीतल
Aclualor सामग्री: इंजीनियरिंग प्लास्टिक
डिस्क मुहर: PTFE / एफ पी एम
स्टेम सील: PTFE / एफ पी एम
पिस्टन मुहर: एफ पी एम / NBR
तकनीकी मापदण्ड
कनेक्शन आकार: DN10-DN50
धागा: 3/8 "-2"
लागू मध्यम: पानी, तटस्थ गैस या तरल, allohol, तेल, कार्बनिक। | माध्यम के तापमान:
PTFE: -10 ℃ - 180 ℃
एफ पी एम: -10 ℃ - 100 ℃
Viscidity: max600 मिमी 2 / s
डाउनस्ट्रीम स्थापित / नदी के ऊपर स्थापित
Conttoling मध्यम: हवा / तटस्थ गैस
Conttoling दबाव: 0.3 O.8MPa
काम के दबाव: 0-1.6MPa
|
डी.एन. | जी | एल | एल 1 | दप | एच | डी | गति देनेवाला |
10 | 3/8 " | 55 | 17 | 21 | 170 | 54 | 50 |
15 | 1/2 " | 70 | 21 | 26.5 | 185 | 63 | 50 |
20 | 3/4 " | 76 | 23 | 32 | 190 | 63 | 50 |
25 | 1 " | 90 | 25 | 40 | 200 | 63 | 50 |
32 | 1-1 / 4 " | 116 | 32 | 50 | 240 | 81 | 63 |
40 | 1-1 / 2 " | 116 | 32 | 55.5 | 280 | 96 | 80 |
50 | 2 " | 138 | 40 | 68.5 | 295 | 96 | 80 |
1.1 शरीर | 3.1 पेंच कनेक्टर | 5.5 ताला नुल |
1.2 सिलेंडर | 3.2 वी seeling | 5.6 पिस्टन |
1.3 सिलेंडर लालच | 3.3 सील की अंगूठी | 5.7 सील की अंगूठी |
1.4 अवलोकन खिड़की | 3.4 गैसकेट | 5.8 गैसकेट |
2.1 बोल्ट | 3.5 वसंत | 5.9 षट्भुज अखरोट |
2.2 प्लेट दहाना मुहर | 4.1 connecling नुल | 5.10 वसंत |
2.3 मुहर डिस्क | 4.2 सील की अंगूठी | 5.11 स्थिति सूचक |
2A डिस्क | 4.3 ताला अखरोट | |
2.5 स्टेम | 4.4 पत्ता वसंत | |
