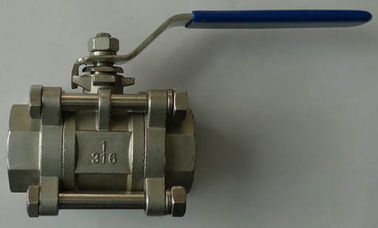

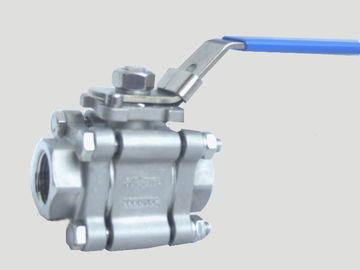

SUS316 CF8 / CF8M 3 टुकड़ा प्रकार फ्लोटिंग गेंद वाल्व महिला पिरोया, 1000 WOG
संक्षिप्त परिचय:
गेंद वाल्व तैयार किया है और अच्छी तरह से 6d एपीआई के अनुसार निर्मित है। फ्लोटिंग गेंद जब छोटे
कैलिबर, और तय गेंद जब बड़े कैलिबर। यह अग्नि सुरक्षा संरचना और antistatic डिवाइस है।
व्यापक रूप से पेट्रोलियम, रसायन विज्ञान, जल उपचार उद्योगों के लिए इस्तेमाल किया।
मुख्य भाग और सामग्री
भाग का नाम | सामग्री |
तन | WCB, ZG1Cr18Ni9Ti, CF8 |
गेंद | 1Cr18Ni9Ti 304,316 |
तना | 1Cr18Ni9Ti 304,316 |
एक प्रकार का अंगूठी | Polytetrafluoroethlene (PTFE) |
पैकिंग | Polytetrafluoroethlene (PTFE) |
डी.एन. | जी | बी | एल | एच | ए |
6 | 1/4 " | 8 | 65 | 57 | 98 |
10 | 3/8 " | 10 | 65 | 57 | 98 |
15 | 1/2 " | 15 | 75 | 68 | 125 |
20 | 3/4 " | 20 | 85 | 70 | 125 |
25 | 1 " | 25 | 95 | 80 | 145 |
32 | 1-1 / 4 " | 32 | 110 | 84 | 145 |
40 | 1-1 / 2 " | 38 | 125 | 93 | 205 |
50 | 2 " | 50 | 150 | 100 | 205 |
65 | 2-1 / 2 " | 64 | 175 | 142 | 250 |
80 | 3 " | 76 | 216 | 155 | 265 |
100 | 4 " | 100 | 260 | 172 | 300 |
तकनीकी विनिर्देश
नाममात्र दबाव (एमपीए) | पी.एन. | 2.5,4.0,6.4 |
शक्ति परीक्षण दबाव (एमपीए) | पीटी | 3.8,6.0,9.6 |
कम दबाव मुहर टेस्ट (एमपीए) | | 0.6 |
उच्च दबाव मुहर टेस्ट (एमपीए) | | 3.0,4.8,7.6 |
लागू मध्यम | पानी, तेल, गैस, नाइट्रिक एसिड, एसिटिक एसिड |
लागू तापमान | -40 ~ 180 ℃ |
फ़ीचर:
- वाल्व स्टेम के विरोधी दरार संरचना
जब मध्यम वाल्व के माध्यम से गुजरती हैं, वाल्व शरीर में दबाव संभवतः कर सकते हैं
स्टेम बाहर धक्का, या वाल्व, मरम्मत में है जब अगर वहाँ बीच में दबाव है
गुहा, स्टेम या मध्यम आसानी से वाल्व disassembling पर बाहर उड़ान भरने के लिए लगता है,
जो मनुष्य को घायल पैदा कर सकता है,
संभावनाओं को रोकने के लिए, एक डमी क्लब पैकिंग है और जोर असर जला रहे हैं
या पैकिंग अन्य कारणों, वाल्व शरीर में मध्यम के दबाव की वजह से क्षतिग्रस्त है
के ऊपरी सील चेहरे के साथ निकट संपर्क में वाल्व स्टेम की डमी क्लब कर देगा
वाल्व बोडी।
इस प्रकार की क्षति पैकिंग की स्थिति से मध्यम लीक बाहर रोकने के लिए।
- विश्वसनीय सील संरचना
सीट PTFE से बना है। क्योंकि सीट और गेंद के बीच संपर्क क्षेत्र होगा
बीच गुहा के दबाव की बढ़ती के साथ और अधिक उच्च हो जाता है,
छोटे प्रतिरोध गेंद वाल्व, वाल्व सभी की सबसे छोटी प्रतिरोध किया है मामले में
कम बोर की, प्रतिरोध अभी भी कम है।
- शीघ्र स्विच
90 डिग्री में गेंद वाल्व circumrotates, इसे जल्दी से खोलने या बंद करने के लिए काम करते हैं।
विशेष विवरण:
तकनीकी विनिर्देश
- नाममात्र व्यास: 1/2 "-25"
- लागू तापमान: -29 ℃ ~ 425 ℃ (स्टील) -40 ℃ ~ 550 ℃ (स्टेनलेस स्टील)
- नाममात्र दबाव: £ 150, £ 300, 600Lb, 900lbs, 1500lbs PN16 / 25/40/64/100/160, JIS 5K / 10K / 20K
- लागू मध्यम: पानी, गैस, तेल, और अन्य causticity माध्यम।
एप्लीकेशन स्टैंडर्ड
- निर्माण मानक: एपीआई 608 / दीन / बी एस / जिस
- आमने सामने आयाम: एएनएसआई बी 16.10, एपीआई 6D / दीन / बी एस / जिस
- किनारा आयाम: एएनएसआई बी 16.5 एमएसएस-सपा-44 / दीन / बी एस / जिस
- टेस्ट: एपीआई 598 एपीआई 6D / दीन / बी एस / जिस
विवरण:
संक्षिप्त परिचय:
गेंद वाल्व तैयार किया है और अच्छी तरह से एपीआई 608 फ्लोटिंग गेंद के अनुसार निर्मित है जब छोटे कैलिबर,
और तय गेंद जब बड़े कैलिबर।
यह अग्नि सुरक्षा संरचना और antistatic डिवाइस है। व्यापक रूप से पेट्रोलियम, रसायन विज्ञान, पानी के लिए इस्तेमाल किया
उपचार उद्योगों।
विशेषताएं:
- वाल्व स्टेम के विरोधी दरार संरचना
जब मध्यम वाल्व के माध्यम से गुजरती हैं, वाल्व शरीर में दबाव संभवतः स्टेम बाहर धक्का, या हो सकता है
जब वाल्व की मरम्मत में है, अगर वहाँ बीच गुहा में दबाव है, स्टेम या मध्यम आसानी के लिए लगता है
वाल्व, जो मनुष्य को घायल पैदा कर सकता है disassembling पर बाहर उड़, को रोकने के लिए
संभावनाओं, एक डमी क्लब पैकिंग है और जोर असर जला रहे हैं या पैकिंग अन्य के कारण क्षतिग्रस्त हो जाता है
का कारण बनता है, वाल्व शरीर में मध्यम के दबाव निकट संपर्क में वाल्व स्टेम की डमी क्लब कर देगा
वाल्व शरीर के ऊपरी सील चेहरे के साथ। इस प्रकार की क्षति पैकिंग से मध्यम लीक को रोकने के लिए बाहर
पद।
- विश्वसनीय सील संरचना
सीट PTFE से बना है। क्योंकि सीट और गेंद इच्छा के बीच संपर्क क्षेत्र में अधिक से अधिक हो जाता है
बीच गुहा के दबाव की बढ़ती साथ, छोटे प्रतिरोध गेंद वाल्व सभी की सबसे छोटी प्रतिरोध किया है
वाल्व, कम बोर के मामले में, प्रतिरोध थोड़ा अब भी है।
-Prompt स्विच
90 डिग्री में गेंद वाल्व circumrotates, इसे जल्दी से खोलने या बंद करने के लिए काम करते हैं।
परीक्षण दबाव प्रयोग हेतु वस्तू | खोल परीक्षण | मुहर परीक्षण | वापस मुहर परीक्षण | एयर मुहर परीक्षण | मध्यम | पानी | वायु | इकाई | एमपीए | Lbf / in2 | एमपीए | Lbf / in2 | एमपीए | Lbf / in2 | एमपीए | Lbf / in2 | दबाव (कक्षा) | 150 | 3.1 | 450 | 2.2 | 315 | 2.2 | 315 | 0.5-0.7 | 60-100 | 300 | 7.8 | 1125 | 5.6 | 815 | 5.6 | 815 | 400 | 10.3 | 1500 | 7.6 | 1100 | 7.6 | 1100 | 600 | 15.3 | 2225 | 11.2 | 1630 | 11.2 | 1630 | 900 | 23.1 | 3350 | 16.8 | 2440 | 16.8 | 2440 |
मुख्य कनेक्शन आयाम  प्रकार | आकार (मिमी) | आयाम (मिमी) | इंच | डी.एन. | एल | डी | डी 1 | डी 2 | बी | जेड Φd | एच | डब्ल्यू | Q41F / एच / वाई-£ 150
Q341 एफ / एच / वाई-£ 150
Q641 एफ / एच / वाई-£ 150 | 1/2 " | 15 | 108 | 89 | 60.5 | 35 | 12 | 4-Φ15 | 68 | 115 | 3/4 " | 20 | 117 | 98 | 70 | 43 | 12 | 4-Φ15 | 75 | 130 | 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-Φ15 | 85 | 150 | 11/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 4-Φ15 | 96 | 190 | 11/2 " | 40 | 165 | 127 | 98.5 | 73.2 | 15 | 4-Φ15 | 107 | 230 | 2 " | 50 | 178 | 152 | 120.7 | 92 | 16 | 4-Φ19 | 118 | 240 | 21/2 " | 65 | 190 | 177.8 | 139.7 | 104.7 | 18 | 4-Φ19 | 145 | 280 | 3 " | 80 | 203 | 190.5 | 152.4 | 127 | 19 | 4-Φ19 | 160 | 310 | 4 " | 100 | 229 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 185 | 330 | 5 " | 125 | 356 | 254 | 216 | 185.7 | 26 | 8-Φ22 | 230 | 600 | 6 " | 150 | 394 | 279 | 241.3 | 216 | 26 | 8-Φ22 | 260 | 800 | 8 " | 200 | 457 | 343 | 298.5 | 270 | 29 | 8-Φ22 | 310 | 1000 | 10 " | 250 | 533 | 406 | 362 | 324 | 31 | 12-Φ25 | 350 | 1200 |
|
प्रकार | आकार (मिमी) | आयाम (मिमी) |
| इंच | डी.एन. | एल | डी | डी 1 | डी 2 | बी | जेड Φd | एच | डब्ल्यू |
Q41F / एच / वाई-300Lb
Q341F / एच / वाई-300Lb
Q641F / एच / वाई-300LbY | 1/2 " | 15 | 140 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 72 | 115 |
| 3/4 " | 20 | 152 | 117 | 82.5 | 43 | 16 | 4-Φ19 | 75 | 130 |
| 1 " | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 85 | 150 |
| 11/4 " | 32 | 178 | 133 | 98.5 | 64 | 19.5 | 4-Φ19 | 95 | 180 |
| 11/2 " | 40 | 190 | 156 | 114.3 | 73.2 | 21 | 4-Φ22 | 110 | 230 |
| 2 " | 50 | 216 | 165 | 127 | 92 | 23 | 8-Φ19 | 120 | 240 |
| 21/2 " | 65 | 241 | 190.5 | 149.4 | 104.7 | 26 | 8-Φ22 | 150 | 280 |
| 3 " | 80 | 283 | 210 | 168.5 | 127 | 29 | 8-Φ22 | 165 | 310 |
| 4 " | 100 | 305 | 254 | 200.2 | 157 | 32 | 8-Φ22 | 190 | 330 |
| 5 " | 125 | 381 | 279 | 235 | 185.7 | 35 | 8-Φ22 | 240 | 600 |
| 6 " | 150 | 403 | 318 | 270 | 216 | 37 | 12-Φ22 | 270 | 800 |
| 8 " | 200 | 502 | 381 | 330 | 270 | 42 | 12-Φ25 | 315 | 1000 |
| 10 " | 250 | 568 | 445 | 387.5 | 324 | 48 | 16-Φ29 | 380 | 1200 |
प्रकार | आकार (मिमी) | आयाम (मिमी) |
| इंच | डी.एन. | एल | डी | डी 1 | डी 2 | बी | जेड Φd | एच | डब्ल्यू |
Q41F / एच / वाई-600Lb
Q341F / एच / वाई-600Lb
Q641F / एच / वाई-600Lb | 1/2 " | 15 | 165 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 88 | 115 |
| 3/4 " | 20 | 190 | 118 | 82.5 | 43 | 16 | 4-Φ19 | 98 | 130 |
| 1 " | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 105 | 150 |
| 11/2 " | 40 | 241 | 156 | 114.3 | 73.2 | 23 | 4-Φ22 | 135 | 180 |
| 2 " | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 155 | 240 |
| 3 " | 80 | 356 | 210 | 168.2 | 127 | 32 | 8-Φ22 | 175 | 280 |
| 4 " | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 210 | 330 |
| 6 " | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 340 | 800 |
| 8 " | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 400 | 1000 |
| 10 " | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 440 | 1200 |
