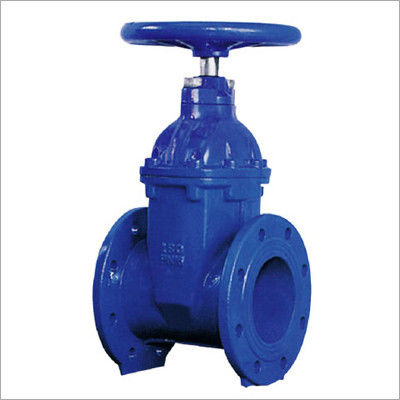

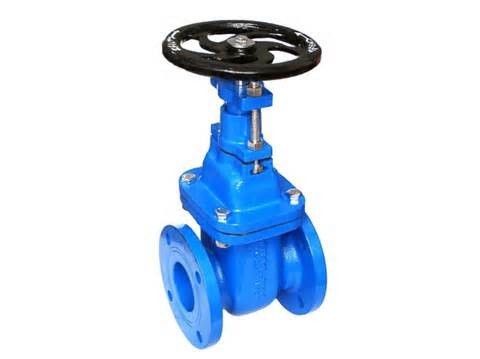

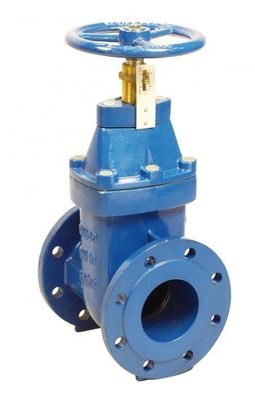

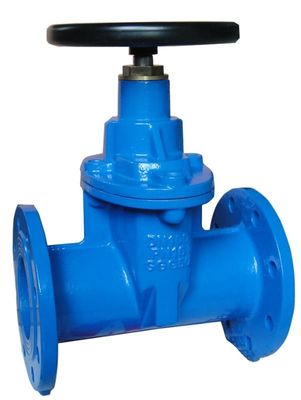

कस्टम नमनीय लोहे की ढलाई की प्रक्रिया पाइप लाइन गेट वाल्व BS5163
विशेष विवरण
लचीला बैठा गेट वाल्व
सामग्री: तन्य
डिजाइन मानक: BS5163
Flang ड्रिलिंग: एएनएसआई वर्ग 125, 150 वर्ग
संक्षिप्त परिचय
गेट वाल्व तरह का व्यापक रूप से काम के दबाव और तापमान की एक बड़ी रेंज के साथ ब्लॉक वाल्व प्रयोग किया जाता है, को रोकने या पाइप लाइन के अंदर मध्यम जोड़ने के लिए इस्तेमाल किया। गेट वाल्व बढ़ती स्टेम गेट वाल्व, गैर बढ़ती स्टेम गेट वाल्व निष्कर्ष निकाला है। मोरी वाल्व या तो एक बढ़ती है या एक nonrising स्टेम होने के रूप में की विशेषता है। एक गेट वाल्व के विशिष्ट सुविधा फाटक और सीटों के बीच सीलिंग सतहों तलीय हो रहा है, इसलिए जब तरल पदार्थ और न्यूनतम प्रतिबंध की एक सीधी लाइन प्रवाह वांछित है गेट वाल्व अक्सर इस्तेमाल किया जाता है। गेट चेहरों एक पच्चर आकार के रूप में कर सकते हैं या वे समानांतर हो सकता है। गेट वाल्व मुख्य रूप से परमिट या तरल पदार्थ के प्रवाह को रोकने के लिए इस्तेमाल कर रहे हैं, लेकिन ठेठ गेट वाल्व, प्रवाह को विनियमित करने के लिए इस्तेमाल नहीं किया जाना चाहिए जब तक कि वे विशेष रूप से उस प्रयोजन के लिए तैयार कर रहे हैं। तरल पदार्थ के माध्यम से कटौती करने की क्षमता की वजह से, गेट वाल्व अक्सर पेट्रोलियम उद्योग में उपयोग किया जाता है।
उत्पाद की विशेषताएँ
चैनल वाल्व के अंदर सीधे, कम प्रवाह प्रतिरोध है।
कोई फर्क नहीं पड़ता खुली या बंद, वाल्व डिस्क हमेशा प्रवाह की दिशा, स्विच करने के लिए आसान करने के लिए सीधा चलता है।
डिस्क के उठाने स्टेम की गति, लंबे स्ट्रोक पर आधारित है, इसलिए, यह लंबे समय के लिए स्विच करने के लिए लागत, लेकिन पानी हथौड़ा के अस्तित्व बचा होगा।
चैनल के दोनों पक्षों सममित है, माध्यमों दो दिशाओं, आसान स्थापित करने की ओर प्रवाह कर सकते हैं।
गेट वाल्व का वर्गीकरण
सामग्री: कच्चा लोहा, कच्चा इस्पात, स्टेनलेस स्टील, कच्चा तांबा।
वाल्व स्टेम संरचना: बढ़ती या nonrising
सील प्रकार: कठोरता मुहर या नरम सील
कनेक्शन: निकला हुआ किनारा, वेफर, धागा
प्रेरित प्रकार: संभाल, बिजली वायवीय।
Z41 बढ़ती स्टेम गेट वाल्व और Z45 स्टेम गेट वाल्व nonrising
1. बढ़ती स्टेम गेट वाल्व: वाल्व अखरोट कवर या ब्रैकेट में है, अखरोट वाल्व स्टेम के उठाने का एहसास करने के लिए बारी बारी से, संरचना के इस तरह के अनुकूल है स्टेम की न केवल स्नेहन लेकिन यह भी एक अलग खुला है या बंद की डिग्री है, और अब यह है व्यापक रूप से इस्तेमाल किया गया।
2. Nonrising सीधे माध्यमों, स्थापना भूमिगत या जहां खड़ी स्थान सीमित है के लिए उपयुक्त के साथ गेट वाल्व स्पर्श स्टेम। इस संरचना के नुकसान उस धागे जीर्णशीर्ण या क्षतिग्रस्त हो जाएगा।
स्टेम बढ़ती है और स्टेम गेट वाल्व nonrising के बीच अलग-अलग
बढ़ती वाल्व स्थिति के एक दृश्य संकेत प्रदान उपजा है क्योंकि स्टेम गेट से जुड़ा हुआ है कि इस तरह के गेट और वृद्धि स्टेम और वाल्व के रूप में चलाया जा रहा है एक साथ कम है। के बाद से फाटक या ऊपर यात्रा को ऊपर उठाने या स्टेम कम करने के बिना धागे पर स्टेम नीचे Nonrising स्टेम वाल्व, एक सूचक स्टेम के ऊपरी छोर पर पिरोया वाल्व स्थिति का संकेत हो सकता है। Nonrising उपजा इस्तेमाल कर रहे हैं भूमिगत या जहां खड़ी स्थान सीमित है।
दत्तक ग्रहण स्टैंडर्ड
मद | मानक |
| डिजाइन, निर्माण स्वीकृति | जीबी / T12234 |
| वाल्व संरचना की लंबाई | जीबी / T12221 |
| वाल्व निकला हुआ किनारा कनेक्शन | जेबी / T79 |
| वाल्व निरीक्षण | जेबी / T9092 |
प्रदर्शन मानकों
लेख का नाम | निकला हुआ किनारा कास्ट IronGlobe वाल्व |
संबंध | निकला हुआ किनारा |
औसत व्यास | DN25-DN600 |
नाममात्र का दाब | PN16 / PN25 / PN40 / PN64 |
परीक्षण दबाव | हाउसिंग परीक्षण: पीएन × 1.5 सील परीक्षण: पीएन × 1.1 |
सतह का उपचार | स्टेनलेस स्टील के शरीर, अन्य कोटिंग्स |
| लागू तापमान | ≤450 डिग्री सेल्सियस |
लागू माध्यमों | जल, तेल, गैस, भाप और इतने पर। |
पार्ट्स के लिए वैकल्पिक सामग्री
कलपुर्जों के नाम | वैकल्पिक सामग्री |
शरीर को कवर | स्टेनलेस स्टील CF8 / CF8M / CF3M, WCB, कच्चा इस्पात WCB कास्ट आयरन (QT450) |
गेंद | CF8 (पी) CF8M (आर) CF3M (आर एल), कच्चा इस्पात कास्ट आयरन कांस्य जड़ा |
सीट | वाल्व बोडी, Stereoplasm मिश्र धातु, कांस्य जड़ा |
दस्ता | स्टेनलेस स्टील 3046SS, 316SS, 416SS |
| सील सतह | वाल्व शरीर, ओवरले वेल्डिंग मिश्र धातु / कांस्य |
| पैकिंग स्पेसर | PTFE / पीपीएल ग्रेफाइट |
| हाथ पहिया | निंदनीय कच्चा इस्पात, ग्रे कच्चा लोहा |
बांधनेवाला पदार्थ | स्टेनलेस स्टील कार्बन स्टील |
संस्थापन नोट्स
1. हाथ पहिया, स्तर, और प्रसारण तंत्र craned नहीं किया जा सकता है या दुर्घटनाग्रस्त हो गया।
2. डबल डिस्क मोरी खड़ी स्थापित किया जाना चाहिए
3. यह खुला गेट वाल्व से पहले सबसे पहले द्वारा पारित वाल्व खोलने चाहिए, दबाव को कम करने के लिए, कृपया निर्देशों के अनुसार स्थापित करता है, तो एक संचरण तंत्र के साथ वाल्व।
4. वाल्व अगर वाल्व अक्सर इस्तेमाल किया जाता है कम एक बार नहीं हर महीने lubricated किया जाना चाहिए।
5. Sluice मध्यम रोकने के रूप में इस्तेमाल किया वाल्व, दबाव घटाने सबसे कम तक पहुंच जाएगा जब पूरी तरह से opeded।
6. गेट वाल्व, जो पूरी तरह से खोला या बंद कर दिया समायोजन या थ्रॉटलिंग के लिए उपयुक्त नहीं काम करने की स्थिति के लिए उपयुक्त है।
आपरेशन के लिए निर्देश
1. सुनिश्चित करें कि पाइप लाइन और वाल्व आपरेशन से पहले साफ किया गया है।
2. घुमाएँ हाथ पहिया वामावर्त, ड्राइव स्टेम, डिस्क को खोलने के लिए, जब दक्षिणावर्त पर हाथ पहिया बारी बारी से करने के लिए कठिन चैनल पूरी तरह से खुला हो जाएगा, जब ऊंचाई व्यास वाल्व के बराबर बढ़ रही है, इसके विपरीत, तो वाल्व बंद कर दिया जाएगा।
3. वाल्व काट माध्यमों के लिए ही उपयुक्त है, इसलिए, आधा बंद स्थिति अनुमति नहीं है।
4. वहाँ कवर के पास लीक कर रहे हैं, जबकि वाल्व एक बार चलाने के बाद खिला, यह अखरोट जकड़ना सकता है, रिसाव का सफाया हो जाएगा।
