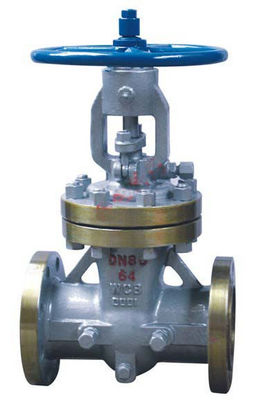

CYZ40H, CYZ41H, CYZ40Y, CYZ41Y अंतर दबाव तेल सील गेट वाल्व 150 ~ 900Lb
अंतर दबाव तेल सील गेट वाल्व के संरचनात्मक सिद्धांत: यह वर्तमान कील लोचदार गेट वाल्व से उत्पन्न होता है; एक ऑटो दबाव तेल सील और स्नेहन संरचना प्रत्येक पच्चर गेट वाल्व शरीर की सीट पर स्थापित है और पिस्टन और तेल सिलेंडर की सतह के साथ फिसलने वाल्व सीट से बना है, और यह सील तेल होता है। वाल्व बंद कर दिया जाता है, तो इसकी गुहा मध्यम दबाव से भर जाता है, और वाल्व, वापस भी बहाव के अंत वाल्व मध्य गुहा के साथ एक अंतर दबाव उत्पन्न करता है; इस अंतर दबाव एक सील तेल फिल्म फार्म और मुहर प्राप्त करने के लिए चैनल के माध्यम से प्राप्त करने के लिए तेल सिलेंडर में सील क्रीम सेक करने के लिए नीचे पिस्टन चाल धक्का।
लक्षण
1. अंतर दबाव तेल सील लोचदार गेट वाल्व आपरेशन में संरचना, प्रकाश और आसान में नया है; यह विश्वसनीय मुहर प्राप्त करने के लिए पूरक renewing से मुक्त होने के लिए सुविधाजनक है।
पुराने जमाने पच्चर गेट वाल्व के साथ तुलना में 2., प्रमुख तेल सील में यांत्रिक मुहर बदलने के लिए है; पहली मुहर लोचदार डिस्क की हार्ड मुहर है, और दूसरी मुहर क्रीम मुहर है, तो यह डबल मुहर है; वाल्व में यह ऑटो मुहर क्रीम का इंजेक्शन, और सील क्रीम इंजेक्टर का मुआवजा डिवाइस के साथ बाहरी वाल्व के साथ सुसज्जित है।
पी.एन. एमपीए | उत्पाद प्रकार |
1.6 ~ 16.0MPa 150 ~ 900Lb | CYZ40H, CYZ41H, CYZ40Y, CYZ41Y, KCYZ40Y, KCYZ41Y |
तकनीकी पैरामीटर
दबाव ग्रेड | सामान्य तापमान दबाव परीक्षण (एमपीए) | लागू तापमान (℃) | मध्यम | |||||
झलार | सील | वापस सील | -29-121, या आवश्यकता के रूप में | प्रतिरोधी सल्फर प्रकार | बुनियादी प्रकार | |||
पी.एन. (एमपीए) | 1.6 | 2.4 | 1.76 | 1.76 | H2S और सीओ 2 से युक्त मध्यम> 500mg / एम 3 | पेट्रोलियम, प्राकृतिक गैस, पानी और इतने पर | ||
2.5 | 3.75 | 2.75 | 2.75 | |||||
4.0 | 6.0 | 4.4 | 4.4 | |||||
6.4 | 9.6 | 7.04 | 7.04 | |||||
10.0 | 15.0 | 11.0 | 11.0 | |||||
16.0 | 24.0 | 17.6 | 17.6 | |||||
कक्षा (पौंड) | 150 | 2.93 | 2.07 | 2.07 | ||||
300 | 7.58 | 5.52 | 5.52 | |||||
400 | 10.0 | 7.31 | 7.31 | |||||
600 | 15.0 | 11.03 | 11.03 | |||||
900 | 22.4 | 16.54 | 16.54 |
मुख्य हिस्सा माल
नाम | शारीरिक, आवरण | वाल्व डिस्क | सीट | तकला | तकला स्क्रू | सील फेस | |
सामग्री | बुनियादी प्रकार | WCB | WCB + 13Cr / एसटीएल | मिश्र धातु इस्पात + 13Cr | मिश्र धातु इस्पात | अल्युमीनियम पीतल | PTFE |
सल्फर प्रतिरोधी प्रकार | WCB सल्फर प्रतिरोधी उपचार | WCB + एसटीएल | मिश्र धातु इस्पात + एसटीएल | स्टील 318 | प्रबलित PTFE |
मुख्य हिस्सा माल
मुख्य बाहरी आयामों और वजन
पी.एन. (एमपीए) | आयाम (मिमी) | |||||||||||
डी.एन. | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
1.6 | एल | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
एच | 425 | 445 | 540 | 620 | 740 | 820 | 1050 | 1245 | 1475 | 1755 | 1930 | |
किलोग्राम | 28 | 34 | 45 | 64 | 75 | 106 | 151 | 211 | 302 | 377 | 578 | |
2.5 | एल | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
एच | 425 | 445 | 540 | 620 | 740 | 810 | 1080 | 1282 | 1500 | 1820 | 2015 | |
D0 | 240 | 240 | 280 | 320 | 360 | 400 | 450 | 500 | 500 | 560 | 560 | |
किलोग्राम | 34 | 38 | 51 | 74 | 98 | 117 | 196 | 226 | 354 | 490 | 558 | |
4.0 | एल | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | ||
एच | 435 | 445 | 550 | 670 | 775 | 895 | 1100 | 1332 | 1530 | |||
D0 | 280 | 280 | 320 | 360 | 400 | 400 | 450 | 500 | 560 | |||
किलोग्राम | 38 | 45 | 66 | 89 | 117 | 147 | 242 | 340 | 453 | |||
6.4 | एल | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | ||
एच | 438 | 475 | 555 | 670 | 772 | 895 | 1137 | 1332 | 1530 | |||
D0 | 280 | 280 | 320 | 360 | 400 | 450 | 560 | 560 | 600 | |||
किलोग्राम | 45 | 53 | 77 | 112 | 158 | 223 | 317 | 377 | 410 | |||
10.0 | एल | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 | |||
एच | 510 | 540 | 600 | 690 | 985 | 1085 | 1215 | 1365 | ||||
D0 | 280 | 280 | 320 | 360 | 450 | 560 | 600 | 650 | ||||
किलोग्राम | 54 | 64 | 93 | 135 | 268 | 381 | 452 | 493 | ||||
16.0 | एल | 300 | 340 | 390 | 450 | 600 | 750 | 850 | 950 | |||
एच | 467 | 660 | 680 | 785 | 985 | 1190 | 1395 | 1595 | ||||
D0 | 320 | 360 | 360 | 450 | 500 | 560 | 600 | 650 | ||||
किलोग्राम | 72 | 85 | 121 | 176 | 350 | 490 | 580 | 635 |
