वायवीय थर्माप्लास्टिक / Teflon / Santoprene डायाफ्राम पम्प पार्ट्स

चीन वायवीय थर्माप्लास्टिक / Teflon / Santoprene डायाफ्राम पम्प पार्ट्स आपूर्तिकर्ता
वायवीय थर्माप्लास्टिक / Teflon / Santoprene डायाफ्राम पम्प पार्ट्स आपूर्तिकर्ता वायवीय थर्माप्लास्टिक / Teflon / Santoprene डायाफ्राम पम्प पार्ट्स आपूर्तिकर्ता

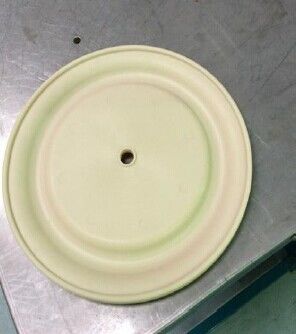

बड़ी छवि :  वायवीय थर्माप्लास्टिक / Teflon / Santoprene डायाफ्राम पम्प पार्ट्स

उत्पाद विवरण:

Place of Origin: China
ब्रांड नाम: BSK
Model Number: BSKALL-PPP-A

भुगतान & नौवहन नियमों:

Minimum Order Quantity: 10 Unit(s)
मूल्य: Negotiable
Packaging Details: Carton
Delivery Time: 10days
Payment Terms: FOB T/T
Supply Ability: 1000 Unit(s) Per Month
Guarantee:: one year
Contact Now
विस्तृत उत्पाद विवरण

वायवीय थर्माप्लास्टिक / Teflon / Santoprene डायाफ्राम पम्प पार्ट्स

एयर डायाफ्राम पंप (यह भी एक झिल्ली पंप के रूप में जानते हैं, हवा संचालित डबल डायाफ्राम पंप (AOOD) या वायवीय डायाफ्राम पंप), थर्माप्लास्टिक या teflondiaphragm और उपयुक्त वाल्व या तो डायाफ्राम की ओर एक रबर की घूमकर कार्रवाई का एक संयोजन का उपयोग करता है (वाल्व जाँच , तितली वाल्व, फ्लैप वाल्व, या बंद बंद वाल्व के किसी अन्य रूप) एक तरल पदार्थ पंप करने के लिए।

  • उत्पत्ति के प्लेस: चीन
  • ब्रांड नाम: BSK
  • मॉडल संख्या: BSKA25AL-P99-ए
  • मि। आदेश मात्रा: 10 यूनिट (s)
  • मूल्य अवधि: एफओबी
  • पोर्ट: गुआंगज़ौ / शेन्ज़ेन
  • मूल्य पर भाव - ताव हो सकता है
  • भुगतान की शर्तें: टी / टी
  • उत्पादन क्षमता: 1000 इकाई (एस) प्रति माह
  • गारंटी: एक साल

उत्पाद वर्णन:

वायु प्रवेश द्वार

1 / 4-18NPTF -1

द्रव आउटलेट

1-11-1 / 2NPTF -1, Rp1-11BSP

द्रव इनलेट

1-11-1 / 2NPTF -1, Rp1-11BSP

मैक्स। बहे

135L / मिन

मैक्स। सिर

70M

मैक्स। स्व भड़काना लिफ्ट (सूखा)

4m

मैक्स। हवा का दबाव

8.3bar

मैक्स। कण व्यास

3mm

मैक्स। स्थापना के आयाम

249.5 × 360.5 × 245mm

वजन

9.5kg

शोर

<80dB

पैकेजिंग और डिलिवरी

पैकेजिंग विस्तार:

प्लाईवुड के मामले / डायाफ्राम पंप प्रति गत्ते का डिब्बा

वितरण विवरण:

भुगतान प्राप्त करने से 5 दिनों (अपने आदेश मात्रा के अनुसार)

विशेष विवरण

एयर डायाफ्राम पम्प
1. गैर रिसाव
2. अच्छा आत्म भड़काना प्रदर्शन
3. मध्यम के सभी प्रकार व्यक्त
4. सामग्री: कच्चा इस्पात, Alu, एस एस, पीपी

एक 2 5 XX - XXX - एक्स (मॉडल चयन)

पाइप मुंह का पर्चा: एक-बसपा बी परमाणु अप्रसार संधि (एफ) सी-किनारा

डायाफ्राम सामग्री: 9 - Santoprene एच - Hytrel टी - PTFE / Santoprene

बॉल सामग्री: 9 -Santoprene एच - Hytre टी - PTFE एक - Acetal

गेंद सीट सामग्री: पी / कश्मीर -Polypropylene / Kynoar एसएस स्टेनलेस स्टील

पम्प सामग्री: एसएस स्टेनलेस स्टील अल -Aluminum मिश्र CI- कार्बन स्टील पी / कश्मीर -Polypropylene / Kynoar

मुख्य प्रदर्शन मानकों

सं पैरामीटर नाम इकाइयों संदर्भ मूल्यों

1 मैक्स। वर्किंग वायु दबाव एमपीए 0.83

2 अधिकतम। प्रवाह एल / मिनट 135

3 मैक्स। प्रमुख एम 70

4 मैक्स। द्रव उत्पादन दबाव एमपीए 0.83

5 मैक्स। व्यास मिमी 3 के माध्यम से कण

6 वजन किलो 9.5 / 12.5 (पीपी / केवी) /9.5 (AL) / 14.5 (एस एस / सीआई)

7 शोर स्तर डीबी <85

अधिकतम तापमान सीमा एप्लाइड (डायाफ्राम / गेंद / सील सामग्री)

Acetal ··············································· 40 डिग्री - 150 ° F (4.4- 65.5 डिग्री सेल्सियस)

Santoprene ················································· ······································· -40 ° - 225 ° F (-40 डिग्री - 107.2 डिग्री सेल्सियस) Teflon ············································ ·················································· ···· 40 डिग्री - 220 ° F (4.4 ° - 104 डिग्री सेल्सियस) Nitrile ······························· ·················································· ·················· 10 ° - 180 ° F (-12 ° - 82 डिग्री सेल्सियस) Viton ················ ·················································· ······························ -40 ° - 350 ° F (-40 डिग्री -176.6 डिग्री सेल्सियस) Hytrel · ·· ·················································· ·············································· -20 डिग्री - 150 ° F (-12 ° - 93 डिग्री सेल्सियस) Kynar ····································· ·················································· ········· 10 ° -200 ° F (-28.9 ° - 65.5 डिग्री सेल्सियस) Polypropylene ························· ·················································· ················· 32 ° - 175 ° F (0-79.4 डिग्री सेल्सियस)

1 "प्रवाह आरेख

स्थापना के संचालन और रखरखाव:

, पढ़ें समझते हैं, और चोट और संपत्ति के नुकसान से बचने के लिए इस जानकारी का पालन करें


के रूप में पंप मॉडल प्लेट पर कहा अधिकतम इनलेट हवा के दबाव से अधिक नहीं है।

  • पंप की हवा प्रवेश हवा की आपूर्ति पर्याप्त क्षमता है और जो दबाव के डिजाइन आवश्यकताओं के अनुरूप है कि से जुड़ा है।
  • साफ संपीड़ित हवा पंप की सेवा के जीवन के विस्तार के लिए बनाता है।
  • हवा की आपूर्ति लाइन एक कठिन पाइप है, तो छोटी नली पंप जोड़ने और पाइप कंपन और घुमा कम कर सकते हैं। (यह एक प्रयोग के भारी उछाल टैंक या तरल पदार्थ buffers के साथ तरल पदार्थ में नाड़ी को कम करने की सिफारिश की है।)
  • हवा का सेवन पाइप और दबाव विनियमन फिल्टर अपने वजन के कारण समर्थित होना चाहिए। पाइप समर्थित नहीं है, तो यह पंप को नुकसान पहुंचा सकता है।
  • पंप की हवा का सेवन पाइप हवा की आपूर्ति दबाव निर्धारित सीमा से अधिक नहीं है सुनिश्चित करने के लिए दबाव विनियमन वाल्व के साथ स्थापित किया जाना चाहिए।

सीमा का दबाव मैनुअल में निर्दिष्ट पंप के संचालन में इस्तेमाल नहीं किया जा सकता है, अन्यथा व्यक्तिगत चोट, पंप क्षति या संपत्ति के नुकसान अत्यधिक हवा के दबाव से बाहर पैदा होगा।

  • यकीन सामग्री hoses और अन्य घटकों -stand द्रव इस पंप द्वारा विकसित दबाव के साथ करने में सक्षम हैं। क्षति या पहनने के लिए सभी hoses की जाँच करें। Be निश्चित वितरण डिवाइस स्वच्छ और उचित काम कर हालत में है।

स्थैतिक चिंगारी। विस्फोट में गंभीर चोट या मौत में जिसके परिणामस्वरूप हो सकता है। ग्राउंड पंप और पम्पिंग प्रणाली।

  • Sparks ज्वलनशील सामग्री और वाष्प प्रज्वलित कर सकते हैं।
  • सुरक्षित पंप, कनेक्शन और सभी संपर्क अंक कंपन और संपर्क या स्थिर चिंगारी की पीढ़ी से बचने के लिए।
  • उचित वेंटीलेशन का प्रयोग करें।
  • Inflammables गर्मी, खुली आग और स्पार्क्स से दूर रखें।
  • कंटेनर जब इस्तेमाल में न हों तो उन्हें बंद रखें।

पंप से निर्वहन दोष हो सकती है, गंभीर चोट के कारण सकता है। निर्वहन कार्यस्थल से और ऑपरेटर के आसपास पाइप के माध्यम से सूखा दूर किया जा सकता है।

यहाँ तक कि डायाफ्राम ruptures हैं, तो यह भी सामग्री जबरन निकास मफलर से निर्वहन कर सकते हैं।

  • जब खतरनाक या ज्वलनशील सामग्री पंप हैं, निर्वहन पाइप लाइन के माध्यम से सुरक्षित दूरस्थ स्थान पर हटाया जा सकता है।
  • पंप और मफलर के बीच न्यूनतम बोर में 3/8 की "इंटरफेस प्रयोग किया जाता है।

खतरनाक दबाव। गंभीर चोट या संपत्ति के नुकसान में परिणाम कर सकते। सेवा करने के लिए नहीं है या स्वच्छ पंप, hoses या वाल्व वितरण जबकि प्रणाली दबाव है। डिस्कनेक्ट हवा की आपूर्ति लाइन और वितरण वाल्व या युक्ति को खोलने और / या ध्यान से और धीरे धीरे ढीला और पंप से आउटलेट नली या पाइपिंग को हटाने के द्वारा व्यवस्था -tem के दबाव से छुटकारा।

खतरनाक सामग्री। -jury या संपत्ति के नुकसान में गंभीर हो सकता है। कारखाने या सेवा केन्द्र है कि खतरनाक सामग्री शामिल करने के लिए एक पंप लौटने के लिए प्रयास न करें। सुरक्षित हैंडलिंग प्रथाओं स्थानीय और राष्ट्रीय कानूनों और सुरक्षा कोड की आवश्यकताओं का पालन करना चाहिए।

  • प्राप्त समुचित से निपटने के निर्देश के लिए आपूर्तिकर्ता से सभी सामग्री पर सामग्री सुरक्षा डाटा शीट।

विस्फोट खतरा: कुछ मॉडल, एक साथ कुछ भागों है कि तरल पदार्थ संपर्क, एल्यूमीनियम का बना रहे हैं, ताकि वे Trichloroethane, क्लोराइड या अन्य halogenated हाइड्रोकार्बन सॉल्वैंट्स के साथ उपयोग में नहीं रखा जा सकता है के साथ, अन्यथा वे प्रतिक्रिया और एक विस्फोट का कारण हो सकती है।

  • विलायक के इस प्रकार के साथ प्रयोग करने के पहले, यह सुनिश्चित करने के क्रम में अनुकूलता में तरल पदार्थ टोपियां, कई गुना और पंप मोटर के सभी तरल पदार्थ संपर्क भागों का निरीक्षण करने के लिए बहुत जरूरी है।
  • पंप के रूप में दूर संभव के रूप में उत्पाद के करीब सक्शन पाइप छोटा और सबसे बड़ी हद तक भागों की संख्या कम करने के लिए रखा जाना चाहिए।
  • डायाफ्राम की सेवा जीवन का विस्तार करने के लिए, हम पंप जितना संभव हो उतना पंप तरल पदार्थ के करीब जगह के लिए करना चाहिए। जब इनलेट दबाव तरल पदार्थ स्तंभ के 10 फीट (3 मीटर) से अधिक है, यह डायाफ्राम की सेवा जीवन का विस्तार करने के लिए दबाव राहत और विनियमन उपकरणों का एक सेट स्थापित करने के लिए आवश्यक है।
  • हम इनलेट और आउटलेट पाइप के लिए प्रत्येक एडाप्टर की सील सुनिश्चित करना चाहिए।
  • सभी फास्टनरों उत्पाद के उपयोग ढील कि सील घटकों के रेंगना से बाहर उत्पन्न हो सकती है और प्रभावी रूप से तरल पदार्थ या हवा के रिसाव को रोकने से बचने के लिए करने से पहले एक बार फिर कड़ा किया जाना चाहिए।

पंप गीला भागों और पदार्थ की रासायनिक अनुकूलता सत्यापित करें, पंप किया जा रहा प्लावित या -circulated रहे हैं। रासायनिक अनुकूलता तापमान -ture और रासायनिक (ओं) पदार्थों के भीतर की एकाग्रता के साथ बदल सकता है, पंप प्लावित या परिचालित किया जा रहा। विशिष्ट द्रव संगतता के लिए, रसायन निर्माता से परामर्श करें।

अधिकतम तापमान mechani -cal तनाव पर ही आधारित हैं। कुछ रसायनों काफी अधिकतम सुरक्षित संचालन के तापमान कम हो जाएगा। रासायनिक अनुकूलता और तापमान लिम -its के लिए रासायनिक निर्माता से परामर्श करें।

सुनिश्चित करें कि सभी इस उपकरण के ऑपरेटरों के लिए विशेष रूप से प्रशिक्षित किया गया है बनाओ, सुरक्षित संचालन प्रथाओं समझा और उपकरणों की सीमाओं को समझा। वे जानते हैं कि कैसे पीपीई पहनने के लिए अगर जरूरत है।

पाइपिंग सिस्टम के संरचनात्मक समर्थन के लिए पंप का प्रयोग न करें। प्रणाली घटकों के ठीक पंप हिस्से पर तनाव को रोकने के लिए समर्थन कर रहे कुछ हो

  • सक्शन और छुट्टी कनेक्शन लचीला कनेक्शन -tions (जैसे नली के रूप में), नहीं कठोर पहुंचाया होना चाहिए, और पदार्थ पंप किया जा रहा के साथ संगत होना चाहिए।

यह पंप करने के लिए अनावश्यक नुकसान को रोकने के लिए बहुत जरूरी है। यदि यह एक लंबे समय के लिए निष्क्रिय करने के लिए झूठ है, यह प्रत्येक उपयोग के बाद अच्छी तरह से साफ करें।

  • उत्पाद पंप में छोड़ दिया सूखा या पंप है, जो अगले शुरू करने से पहले डायाफ्राम वाल्व और समस्याओं को जन्म दे देंगे पर चिपचिपा हो जाएगा। ठंड के तापमान पर, यह उपयोग के बाद किसी भी परिस्थिति में पूरी तरह से पंप खाली करने के लिए जरूरी है।
  • यह उचित विधानसभा किसी भी समय उपलब्ध पाने के लिए उन 'डाउनटाइम कम करने में एक प्रभावी तरीका है। प्रामाणिक BSK स्पेयर पार्ट्स के आवेदन उत्पाद के जीवन का विस्तार और प्रदर्शन के खेलने के लिए अनुकूल हो जाएगा।




सामान्य विवरण

BSK डायाफ्राम पंप भी कम हवा के दबाव और सामग्री संगतता विकल्प मॉडल और विकल्प chart.The BSK पंप करने के लिए available.Refer के एबी रोड सीमा पर आधुनीकीकरण हवा मोटर और तरल पदार्थ अनुभाग के साथ प्रदान की जाती है उच्च मात्रा प्रसव प्रदान करता है।

हवा संचालित डायाफ्राम पंप बारी-बारी से हवा चैम्बर में दबाव अंतर का उपयोग करके सेवन द्रव दबाव और तरल पदार्थ कक्ष में सकारात्मक द्रव दबाव उत्पन्न करता है। गेंद वाल्व तरल पदार्थ के आगे प्रवाह को सुनिश्चित कर सकते हैं।

पम्प साइकिल चालन के रूप में हवा के दबाव लागू किया जाता है शुरू हो जाएगा और यह पंप और मांग के साथ रखने के लिए जारी रहेगा। इसे बनाने और बनाए रखने के लिए लाइन दबाव -sure और एक बार अधिकतम लाइन दबाव पहुँच जाता है साइकल चलाना बंद हो जाएगा (जिले -pensing डिवाइस को बंद कर दिया) और जरूरत के रूप में पम्पिंग फिर से शुरू होगा।

वायु और स्नेहन के लिए आवश्यकताएँ

अत्यधिक हवा का दबाव। पंप नुकसान, व्यक्तिगत चोट या संपत्ति के नुकसान का कारण बन सकता है।

  • एक फिल्टर को छान में सक्षम कणों से बड़ा 50 माइक्रोन हवा की आपूर्ति पर इस्तेमाल किया जाना चाहिए। इसमें कोई स्नेहन "ओ" अंगूठी स्नेहक जो विधानसभा या मरम्मत के दौरान लागू किया जाता है के अलावा अन्य आवश्यक है।
  • तो चिकनाई हवा मौजूद है, यकीन है कि यह पंप की मोटर हवा खंड में 'ओ' के छल्ले और जवानों के साथ संगत है।



ऑपरेटिंग निर्देश

  • हमेशा सामग्री के साथ एक विलायक संगत के साथ पंप निकलवाने लगाया जा रहा सामग्री पंप किया जा रहा है, तो विषय है "की स्थापना" जब समय की अवधि के लिए उपयोग में नहीं है।
  • पंप से हवा की आपूर्ति काट अगर यह कुछ घंटों के लिए निष्क्रिय किया जा रहा है।
  • आउटलेट सामग्री की मात्रा हवा की आपूर्ति से लेकिन यह भी प्रवेश पर माल की आपूर्ति उपलब्ध द्वारा न केवल नियंत्रित होता है। माल की आपूर्ति ट्यूबिंग बहुत छोटा या प्रतिबंधात्मक नहीं होना चाहिए। नली जो पतन हो सकता है का उपयोग नहीं करने के लिए सुनिश्चित करें।
  • जब डायाफ्राम पंप एक मजबूर -feed (पानी भर गया इनलेट) स्थिति में इस्तेमाल किया जाता है, यह सिफारिश की है कि एक "जाँच वाल्व" हवा प्रवेश पर स्थापित किया।
  • कंपन से नुकसान के खिलाफ बीमा के लिए एक उपयुक्त सतह के लिए डायाफ्राम पंप पैरों को सुरक्षित करो।

रखरखाव

  • सीरियल नंबर और भागों के नाम देखने के लिए और भागों और रखरखाव सर्विस पैक की जानकारी काबू करने के लिए विधानसभा चित्र में घटक योजनाबद्ध को देखें।
  • कुछ BSK भागों के रूप में "पहने भागों", जो त्वरित सेवा और डाउनटाइम में कमी करने के लिए प्रेरित करना सकती हैं।
  • 1. एयर अनुभाग, 2. द्रव धारा: सेवा किट दो अलग डायाफ्राम पंप कार्यों को सेवा के लिए विभाजित हैं। द्रव एसईसी -TION ठेठ हिस्सा सामग्री विकल्प मैच के लिए आगे बांटा गया है।
  • सेवा disassembly और दुबारा जोड़ना दौरान गंदगी और विदेशी मामले के संक्रमण से संवेदनशील आंतरिक भागों चलती रक्षा के लिए एक स्वच्छ काम की सतह प्रदान करें।
  • सेवा गतिविधि का अच्छा रिकॉर्ड रखने और preven -tive अनुरक्षण कार्यक्रम में पंप शामिल हैं।
  • पंप उल्टा मोड़ पंप से सामग्री के निकास के लिए द्वारा -ifold आउटलेट आदमी में disassembling, खाली कब्जा कर लिया सामग्री से पहले।

द्रव धारा disassembly

  • ऊपरी और निचले कई गुना (1) और (11) निकालें।
  • गेंद निकालें (2), "हे" अंगूठी (3) (47) और गेंद सीट (4)।
  • तरल पदार्थ टोपी निकालें (5)।

नोट: केवल डायाफ्राम मॉडल एक प्राथमिक डायाफ्राम (6A) और एक बैकअप डायाफ्राम (6) का उपयोग करें। द्रव धारा चित्रण में aux iliary दृश्य को देखें।

  • पेंच (10), वॉशिंग मशीन (9), डायाफ्राम (6A, 6) और डायाफ्राम वॉशर निकालें (7, 8)।

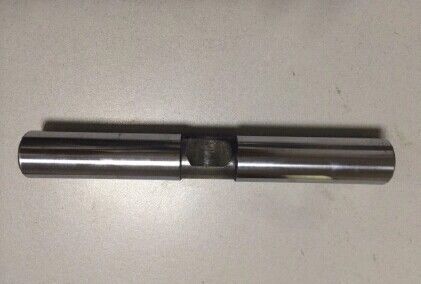

    नोट: खरोंच या (23) डायाफ्राम रॉड की सतह को बिगाड़ न दें।

द्रव धारा दुबारा जोड़ना

  • रिवर्स क्रम में पुनः।
  • साफ और सभी भागों का निरीक्षण किया। आवश्यकता के रूप में नए भागों के साथ पहने या क्षतिग्रस्त भागों की जगह।
  • चिकना (23) डायाफ्राम रॉड और 25) तेल के साथ "वाई" अंगूठी।
  • सहायक स्थापना उपकरण के साथ डायाफ्राम रॉड (23) को ठीक करें।
  • बोल्ट और पागल के अंतिम बन्धन से पूर्व, निर्धारित कृपया डायाफ्राम (6A, 6) तरल पदार्थ टोपी (5) ठीक से डायाफ्राम की घुमा से बचने के लिए के साथ गठबंधन किया है या नहीं।
  • मॉडल Teflon डायाफ्राम का उपयोग कर के लिए: तीन रबर डायाफ्राम (6) की ओर, जो अकड़ पक्ष "हवा कक्ष" के साथ चिह्नित कर रहे हैं पंप शरीर के चेहरे में बढ़ रहे हैं।
  • पंप शुरू, बन्धन और सील की जांच के बाद यह समय की अवधि के लिए चलाता है।

स्थापना के आयाम:

द्रव धारा में भागों के Disassembly

क) प्रथम, पाइप लाइन सिस्टम से पंप को हटाने और पंप के अंदर से माल बंद नाली। ख) एक स्वच्छ काम के माहौल में पंप रखें। ग) आउटलेट पाइप विघटित (1) पंप से पहले, और फिर गेंद को बाहर ले (2), हे कप (3) और (47) और गेंद सीट (4) द्रव टोपी के ऊपरी छोर से (5) क्रम में। उसके बाद, उल्टा पंप जगह और इनलेट पाइप (11) के रूप में तो विघटित हे कप के लिए बाहर ले (3) और (47), गेंद सीट (4) और गेंद (2) तरल पदार्थ टोपी से (5)। घ) टोपी (5) जुदा करने के लिए दो तरल पदार्थ टोपियां आसपास बोल्ट रिलीज। ई) डायाफ्राम पेंच (10) रिलीज और डायाफ्राम वॉशर हटाने के लिए (7), (8) और डायाफ्राम (6) दोनों सिरों से। डायाफ्राम रॉड (23) और लिप-आकार सील की अंगूठी (25) निकालें बदला जा सकता है। एयर वाल्व च पार्ट्स के disassembly) बोल्ट (39) पहली ढीला, और फिर हवा वाल्व आवरण (38), हवा भ्रमित (42) और सील गैसकेट (40), और (41 विघटित)। छ)) वाल्व टुकड़ा (36) और वाल्व प्लेट (37) एयर वाल्व आवरण (38 से बाहर ले जाओ। ज) circlip (29 विघटित) और एयर वाल्व आवरण (38) के दोनों सिरों से सीमा अंत टोपी (31) बाहर ले, और तुम कप (30) के रूप में की जरूरत जगह ले सकता है। i) आप हवा वाल्व आवरण (38) के साथ हाथ से स्पूल (35) बाहर धकेलने के बाद होंठ प्रकार पैकिंग (33) की जाँच कर सकते हैं। पायलट वाल्व जे) के लिए पार्ट्स के disassembly 4 बोल्ट (16) फिक्सिंग सिलेंडर सिर पहले थोड़ा ढीला है, और फिर दोनों सिरों पर सिलेंडर सिर (14) और (18) को नष्ट करने और हे कप (17) को हटा दें। कश्मीर) मोटर आवरण (15 की नाली से सील गैसकेट (19) निकालें)। एल) पायलट रॉड (22) और ट्रिगर रॉड (45) मोटर आवरण (15) से बेदखल और आप ट्रिगर रॉड या पायलट रॉड पर हे कप (44) पर होंठ प्रकार पैकिंग (20) की जगह ले सकता। डायाफ्राम पम्प की दुबारा जोड़ना पंप के दुबारा कदम disassembly के उन लोगों के साथ असंगत हैं, तो आप कृपया दुबारा जोड़ना प्रक्रिया में निम्नलिखित पर ध्यान देना करने के लिए कहा जाता है: 1) सभी सील तत्वों, साथ ही उनके संपर्क भागों, greased किया जाना चाहिए । 2) कृपया ध्यान से इस तरह की सतह को नुकसान के रूप में सभी सील तत्वों है कि क्या वे क्षतिग्रस्त हो रहे हैं, का उपयोग करने से पहले की जाँच करें। अगर क्षतिग्रस्त, नए लोगों की जगह कृपया। 3) होंठ प्रकार पैकिंग (20) (25) और (33) के होंठ दिशा चार्ट में दिखाया गया के अनुरूप होना चाहिए। 4) द्रव टोपी पर बोल्ट बारी-बारी से विपरीत कोणों से बांधा जाना चाहिए एक बेहतर सील परिणाम प्राप्त करने के लिए। समस्या निवारण 1. कुछ तरल पदार्थ हवा के प्रवाह के साथ निकास उद्घाटन के किनारे से सूखा है। किसी भी नुकसान के लिए डायाफ्राम की जाँच करें। ढील 2. के लिए डायाफ्राम पेंच चेक हवा आउटलेट तरल पदार्थ में बुलबुले अच्छा सील के लिए सक्शन पाइप कनेक्शन की जांच कर रहे हैं। सक्शन पाइप और अच्छा सील के लिए सेवन कई गुना के बीच कनेक्शन की जांच करें। चेक सेवन कई गुना और तरल पदार्थ टोपी के बीच हे अंगूठी ढील 3. कम पंप उत्पादन के लिए डायाफ्राम शिकंजा की जाँच हवा की आपूर्ति स्थिर है। किसी भी रुकावट के लिए इनलेट / आउटलेट की जाँच करें। के लिए हवा में जकड़न चेक सेवन कई गुना कि गेंद सीट के लिए अटक नहीं है या गेंद को अनुचित तरीके से बैठ नहीं है जोड़ने के कनेक्टर्स की जाँच करें। 4. हवा निकास उद्घाटन जब कोई घूमकर आंदोलन से छुट्टी दे दी है। गिरावट वाल्व (35) पर सील की अंगूठी (33) की जाँच करें। ट्रिगर रॉड (45) पर सील की अंगूठी (20) की जाँच करें। डायाफ्राम कड़ी रॉड पर सील की अंगूठी (25) की जाँच
